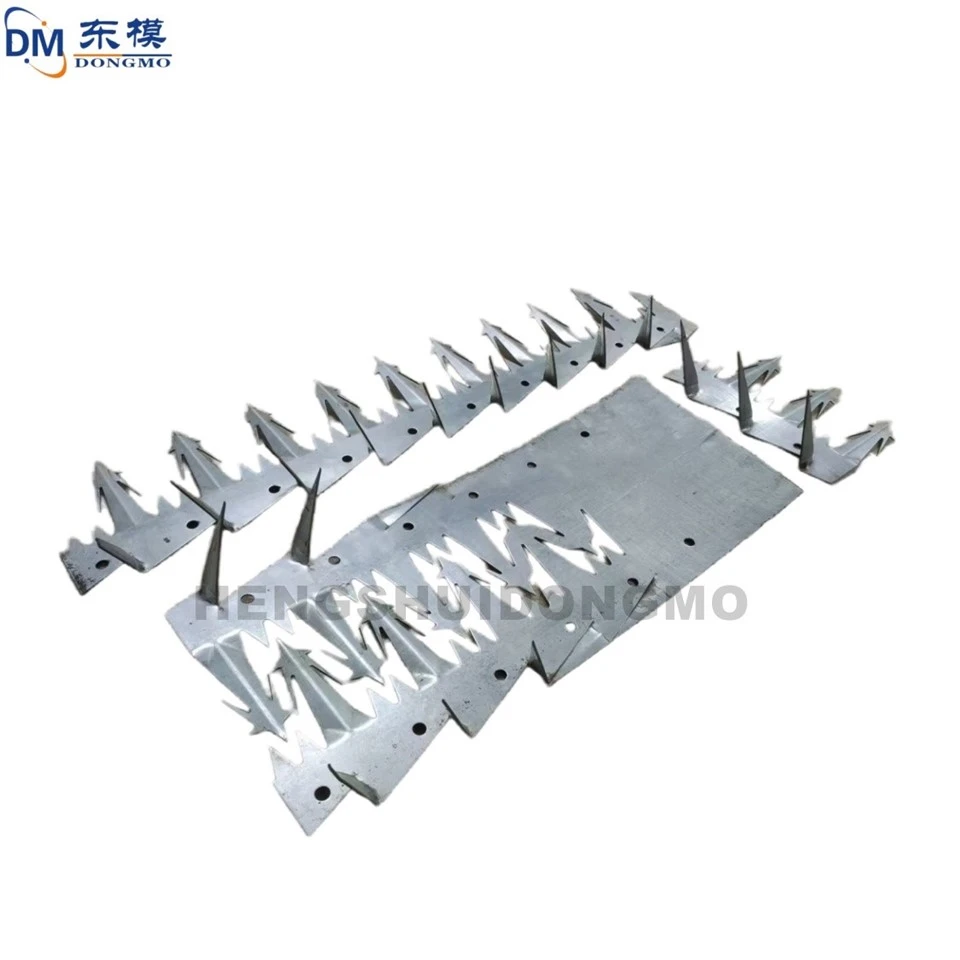

Kovový ochranný stúpací rám Priebežné razidlá

I. Princípy dizajnu

1. Spĺňajte procesné požiadavky a zabezpečte kvalitu tvárnenia
Konštrukcia nástroja na hlboké ťahanie musí byť založená na geometrii obrobku a materiálových vlastnostiach, racionálnom nastavení obrysu nástroja a rozmerov, aby sa zabezpečila rovnomerná deformácia materiálu počas hlbokého ťahania a zabránilo sa chybám, ako je zvrásnenie, praskanie a odpruženie. Na simuláciu procesu tvárnenia, optimalizáciu štruktúry formy a zlepšenie kvality tvárnenia a životnosti formy by sa mal použiť pokročilý softvér na analýzu konečných prvkov.

2. Racionálna štruktúra pre jednoduchú výrobu a údržbu
Štruktúra matrice by mala byť jednoduchá a racionálna a mala by sa prispôsobiť potrebám spracovania, výroby a po{0}}údržby. Mal by sa prijať modulárny dizajn, ktorý rozdelí matricu na viacero funkčných modulov pre rýchlu demontáž a výmenu, čím sa zvýši efektívnosť výroby. Súčasne by sa malo implementovať racionálne usporiadanie mazacích a chladiacich systémov, aby sa zabezpečila stabilita nástroja pri vysokej-intenzite prevádzky.

3. Dodržujte výrobný cyklus a zvýšte efektivitu
Konštrukcia musí byť kombinovaná s výrobnými požiadavkami, racionálne plánovať zdvih a postupnosť činností, aby sa skrátil cyklus spracovania obrobku a zvýšila sa výrobná kapacita. Mali by sa zvážiť požiadavky na automatizáciu pri navrhovaní rozhraní matrice kompatibilných s robotickými ramenami alebo robotmi, aby sa uľahčila implementácia inteligentnej výroby.

II. Výber materiálu

1. Výber zápustkovej ocele
Oceľ lisovnice by sa mala vyberať z materiálov s vysokou{0}}pevnosťou, vysokou-tvrdosťou,{2}}opotrebením a vynikajúcou{3}}húževnatosťou, aby sa vytvoril základ pre výkon lisovnice. Bežne používané triedy ocele zahŕňajú Cr12MoV a SKD61. Procesy tepelného spracovania, ako je kalenie a vysoko{7}}frekvenčné kalenie, zlepšujú odolnosť materiálu proti opotrebovaniu a únave, čím sa predlžuje životnosť formy.

2. Procesy povrchovej úpravy Na vyriešenie problému trenia medzi formou a obrobkom počas hlbokého ťahania sa používajú techniky povrchovej nitridácie, chrómovania a nitrokarburizácie na zlepšenie tvrdosti a hladkosti povrchu formy, zníženie koeficientu trenia, zabránenie priľnavosti a opotrebovaniu materiálu a zabezpečenie stabilnej kvality tvárnenia.

III. Výrobné procesy

1. Aplikácia technológie presného obrábania Formy na hlboké ťahanie vyžadujú vysokú rozmerovú presnosť a hladkosť povrchu. CNC obrábanie, EDM rezanie drôtom, brúsenie a leštenie sú nevyhnutné na zabezpečenie toho, aby kľúčové rozmery a kvalita povrchu spĺňali konštrukčné štandardy. Racionálne plánovanie procesov obrábania zlepšuje efektivitu a presnosť obrábania.

2. Kontrola tolerancie a technológia montáže Prísna kontrola tolerancií pre kľúčové komponenty formy zaisťuje vysokú presnosť a zameniteľnosť pri montáži formy. Presná montáž a odladenie zaisťujú hladký pohyb formy, vyhýbajú sa nadmerným medzerám alebo interferenciám a zaručujú stabilnú prevádzku formy.

IV. Kontrola kvality

1. Overenie návrhu a simulácia toku formy: Počas fázy návrhu sa používa technológia numerickej simulácie na overenie štruktúry formy a procesu tvarovania, identifikáciu potenciálnych problémov a optimalizáciu, aby sa zabezpečilo, že návrh je primeraný a spoľahlivý.

2. Riadenie kvality výrobného procesu: Sú zavedené komplexné kontrolné štandardy a postupy a vo všetkých fázach sa implementuje prísna kontrola kvality, vrátane obstarávania materiálu, spracovania a výroby, ako aj montáže a ladenia. Online testovacie zariadenia a súradnicové meracie stroje sa používajú na zabezpečenie toho, aby rozmery foriem a geometrické tolerancie spĺňali konštrukčné požiadavky.

3. Testovanie výkonu a skúška formy: Po dokončení výroby formy sa vykoná komplexné testovanie výkonu a overenie skúšobnej formy, aby sa potvrdila jej praktická výrobná použiteľnosť a stabilita. Na základe výsledkov skúšok je forma upravená a optimalizovaná tak, aby dodaná forma mala vynikajúci pracovný výkon.
